K23JSD-HSX型
參数：工(gong)作壓力(MPa): 0.3-0.8；工作温度(℃): -5-50；

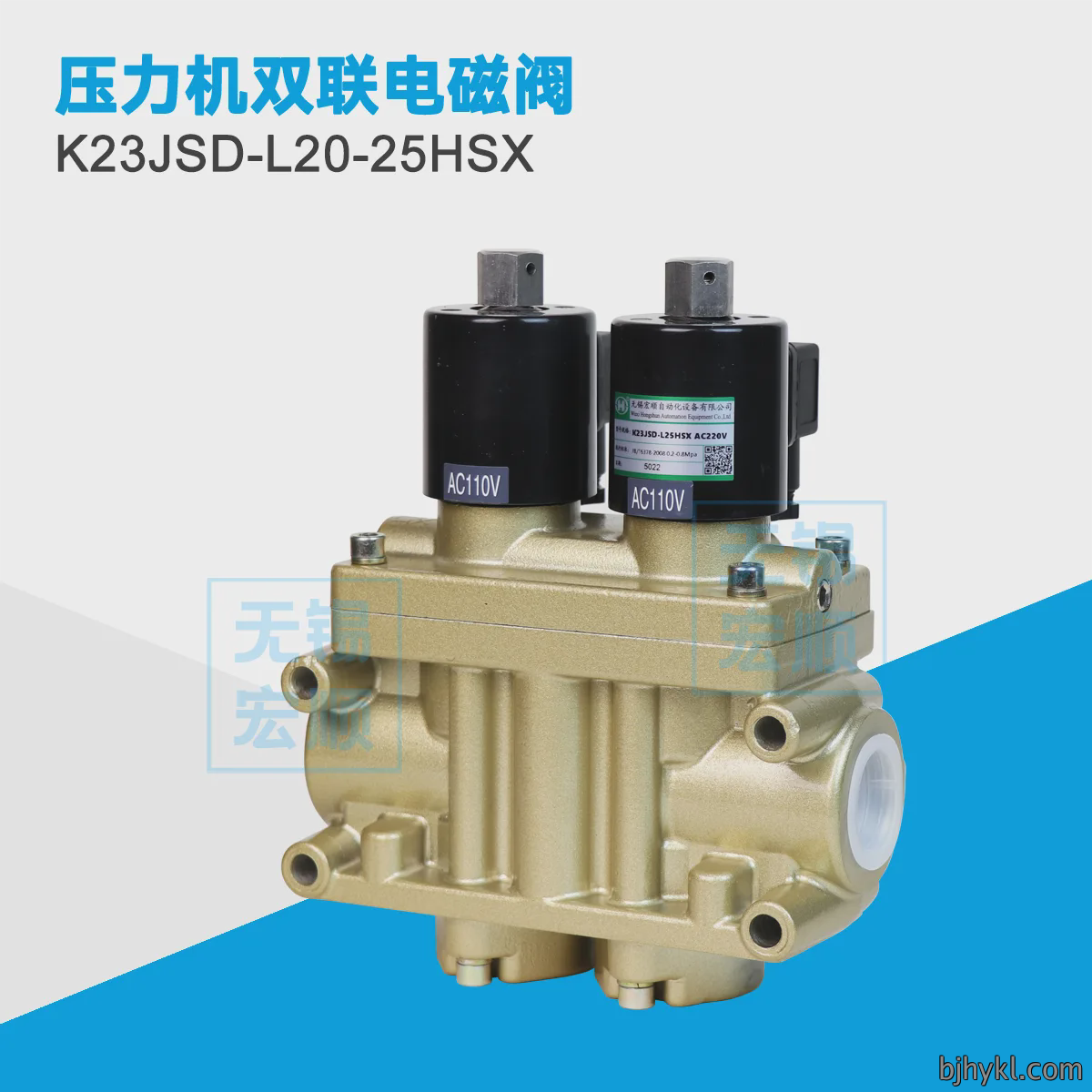

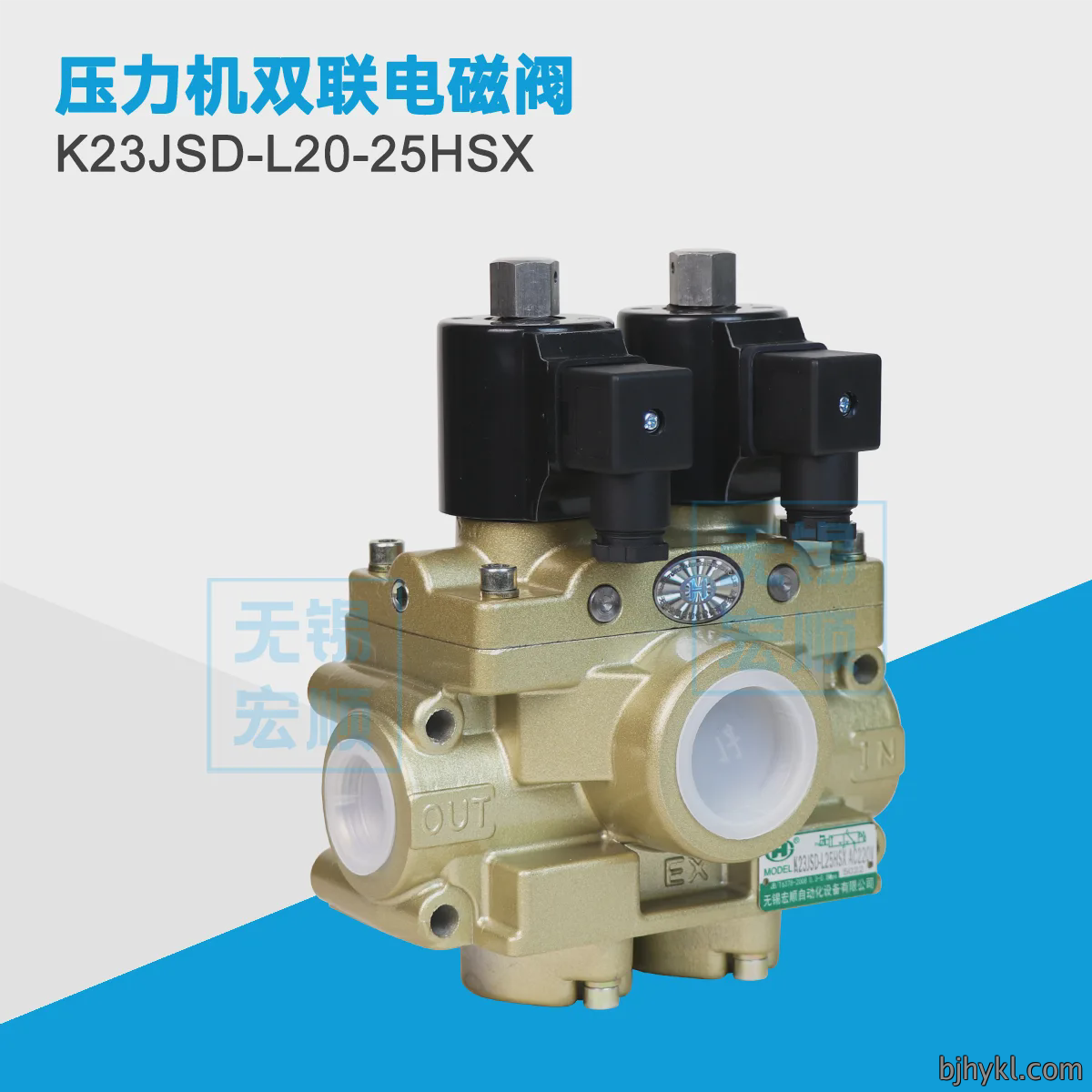

特點：K23JSD-L20-25HSX 壓力機雙聯(lian)電磁阀由无锡宏順自動化設備有限公司生產(chan)，屬於二位三通截止式安全雙聯阀，專為機械壓(ya)力機离合器與製動(dong)器氣動控製系統設計。该阀采用雙阀芯冗余結構(gou)與失(shi)電复位機製，当(dang)電源中断(duan)或触发急停時，阀芯在弹簧力作(zuo)用下···
產品概述
K23JSD-L20-25HSX 壓力機雙聯電磁阀由无锡(xi)宏順自動化(hua)設備有限公司生產，屬於二(er)位三通截止式安全雙聯阀，專為機械壓(ya)力機离合器與製動(dong)器氣動控製系統設計。该阀采用雙阀芯冗余結構(gou)與失(shi)電复位機製，当(dang)電源中断(duan)或触发急停時，阀芯在(zai)弹簧力作用下迅速复位，排空离合器管路中的壓(ya)縮空氣，實現(xian)快速製動響應，防止(zhi)滑块意(yi)外下滑或连冲。
技術參数
參数項 參数值
產品型號 K23JSD-L20HSX、K23JSD-L25HSX
公称通径 20mm、25mm
接口螺纹 G1"
工作壓力範围 0.15～0.8MPa
適用介質 經净化的含(han)油雾壓縮空氣
介質温度 0～55℃
環境温度 -5～50℃
阀體材質 铝合金
結構形式(shi) 活塞式直動結構(gou)
電源電壓 AC220V / DC24V
换向響應時間 ≤0.06s
泄漏量 ≤100cm³/min
使用寿命 ≥150萬次
工作原理
该阀内部集成(cheng)兩組独(du)立工作的阀芯與電磁線圈，形(xing)成雙路冗(rong)余設計架構。正常運行時兩組同步切换，协同控製氣路流(liu)向與壓力释(shi)放；当其中一組因异物卡(ka)滞或(huo)線圈烧毁而失效時，另一組仍能独立完成(cheng)排氣製動動(dong)作，確保製動系(xi)統的可靠性。
適用範围
K23JSD-L20-25HSX 雙聯(lian)電磁阀適用於機械壓(ya)力機、液壓(ya)機、剪板機(ji)、折弯機等锻壓設備氣動控(kong)製回(hui)路，满足 GB/T 27607 等壓力機安全標準對雙聯阀的配置要求。
型號說明
K23JSD-L20-25HSX型號的命名體系遵循氣(qi)動元件的工業(ye)標準编製規範，各字段的具體含義如下：K代表(biao)该產品屬於(yu)氣動元件類別，廣泛應用於氣(qi)動控製(zhi)系統中；23表示二位三通的阀芯結構設計，決定(ding)了流路切换(huan)的工作方式；JS表示采用(yong)截(jie)止式結構形式，具有可(ke)靠(kao)的密封性能；D表示内(nei)置電(dian)控裝置，可實(shi)現電
生產企業：无锡宏順自動化設備有限公司
產品類別：氣動元件 / 安(an)全電磁阀 / 壓力機(ji)雙聯阀
